Honorable Ayuntamiento de Nogales

Sistema Inteligente de Control para Acceso SENTRI

Automatización de barreras y señalización mediante cámaras IP y visión por computador para coordinar una operación verificable, local y segura.

Flujo de control

Automatización local

01 · Captura

Poste Sur2 cámaras opuestas
Punto intermedio2 cámaras opuestas

02 · Analítica

MK800 + Algoritmo de IA para computer visionRTSP · detecta · valida

03 · Control

PLC SurBarrera Sur
PLC Norte22:00–05:30
PLC semáforoComando por PTP
4cámaras IP avanzadas
1MK800 con Algoritmo de IA para computer vision
3PLC de control
7 díasde registro local

01 · Situación actual

La operación manual no confirma por sí sola que el tramo quedó liberado

El carril SENTRI comparte un corredor inmediato con la vía ferroviaria. La apertura y el cierre de los accesos requieren coordinación entre el paso del tren, las barreras y la señalización.

01

Operación distribuida

Dos accesos, dos señales y dos puntos de visión separados deben actuar como un solo sistema.

02

Validación limitada

La observación manual no ofrece un criterio automático para confirmar que el tren liberó completamente el tramo.

03

Respuesta ante fallas

La operación necesita reglas definidas ante pérdida de video, comunicación o intervención del operador.

02 · Objetivos

Convertir cada paso ferroviario en una secuencia controlada y verificable

01

Detección bidireccional

Identificar aproximación, sentido y liberación del tren mediante cámaras y visión por computador.

02

Cierre coordinado

Cambiar ambos semáforos a rojo y cerrar la barrera sur simultáneamente.

03

Validación visual

Confirmar con la vista opuesta que el tren terminó de pasar antes de liberar el acceso.

04

Supervisión local

Visualizar estados, alarmas, horarios y registros desde la red municipal.

05

Continuidad operativa

Aplicar modos seguros y control manual ante condiciones anómalas.

03 · Solución propuesta

Una arquitectura para observar, analizar y controlar

La mini PC industrial MK800 integra cuatro flujos RTSP en tiempo real, ejecuta un Algoritmo de IA para computer vision de código abierto y entrega eventos validados a tres PLC encargados de las barreras y la señalización.

Capa de visión

Cuatro cámaras IP con analítica local

Dos pares de cámaras con orientaciones opuestas transmiten video RTSP en tiempo real al MK800. El Algoritmo de IA para computer vision procesa las imágenes para reconocer el tren, establecer su sentido y confirmar que liberó el tramo observado.

  • Dos cámaras en el poste de la barrera Sur.
  • Dos cámaras en el punto intermedio del corredor.
  • Las funciones de aproximación y liberación se alternan según el sentido.

4 cámaras IP · RTSP

Algoritmo de IA para computer vision en MK800
4Cámaras IP avanzadas
1Mini PC industrial MK800
3PLC Arduino Opta
2Pares de visión bidireccional
2Barreras automatizadas
2Semáforos rojo / verde
2Postes para cámaras
1Algoritmo de IA para computer vision

04 · Instalación y conexión

De la imagen al control: montaje y cadena de decisión

Dos figuras explican el nuevo diseño: primero el montaje de cada par de cámaras con vistas opuestas y después la ruta del video RTSP hasta la analítica, los PLC y la comunicación PTP.

Figura 01

Montaje y orientación

Par de cámaras IP sobre poste

010203
01Cámara con vista al surDetecta la aproximación del tren cuando circula de Sur a Norte y confirma la liberación en el sentido opuesto.
02Cámara con vista al norteDetecta la aproximación del tren cuando circula de Norte a Sur y confirma la liberación en el sentido opuesto.
03Poste y conexión protegidaSoporta ambas cámaras y conduce energía y datos hacia el gabinete y la red de comunicación.
  1. 01UbicarConfirmar el punto de montaje y las zonas de observación.
  2. 02MontarFijar poste, soportes, cámaras y gabinete de campo.
  3. 03OrientarAjustar encuadres opuestos y regiones de interés.
  4. 04ValidarProbar RTSP, el Algoritmo de IA para computer vision y los eventos de control.
Figura 02

Cadena de procesamiento

Desde el video RTSP hasta el control de campo

01
Cámaras IPCaptura bidireccional
Video RTSP
Integración de red y controlRepresentación lógica
02Switch PoERed de cámaras
03MK800 + Algoritmo de IA para computer visionAnalítica en tiempo real
04Ilustración técnica del PLC Arduino Opta AFX-00002PLC Opta × 3Lógica de control
El MK800 procesa los cuatro flujos; los PLC ejecutan las órdenes locales de barreras y señalización.
Red de controlEnlace PTP
05Ilustración técnica de un radio para enlace punto a puntoComunicación PTPControl de campo
CapturaTransmisión RTSPAlgoritmo de IA para computer visionControl PLCTransporte PTP

Representación ejecutiva de la arquitectura propuesta. La altura de montaje, óptica, campos de visión, regiones de interés, protecciones eléctricas y arreglo interior de los gabinetes se definirán en la ingeniería de detalle y conforme a los manuales aplicables.

05 · Responsabilidades

Un alcance coordinado entre USM Networks y el Ayuntamiento

USM Networks

Suministro e implementación integral

  • Cámaras IP, MK800, barreras, PLC, semáforos, postes y gabinetes.
  • Cableado, canalización, excavaciones, cruces, resanes y obra civil contemplada.
  • Integración de cuatro cámaras RTSP, Algoritmo de IA para computer vision, tres PLC y comunicaciones PTP.
  • Interfaz local, puesta en marcha, calibración, pruebas, capacitación y documentación.
Gobierno Municipal de Nogales

Infraestructura y coordinación habilitadora

  • Energía eléctrica disponible en cada punto de instalación.
  • Red o fibra, computadora, direcciones IP y VLAN en el Acceso Sur.
  • Desmontaje de las barreras manuales existentes.
  • Permisos, coordinación con Ferromex, cierres de carril y seguridad vial.

USM ejecutará los trabajos una vez liberados los permisos y condiciones de seguridad. La obra civil se limita a los elementos contemplados y no incluye reconstrucciones mayores ni condiciones ocultas.

06 · Layout técnico · Accesos

Accesos SENTRI Sur y Norte

Las fotografías muestran la referencia de campo. Las indicaciones corresponden a una propuesta técnica y no sustituyen un plano constructivo o as-built.

2barreras automatizadas
3PLC de control
22:00–05:30operación nocturna Norte

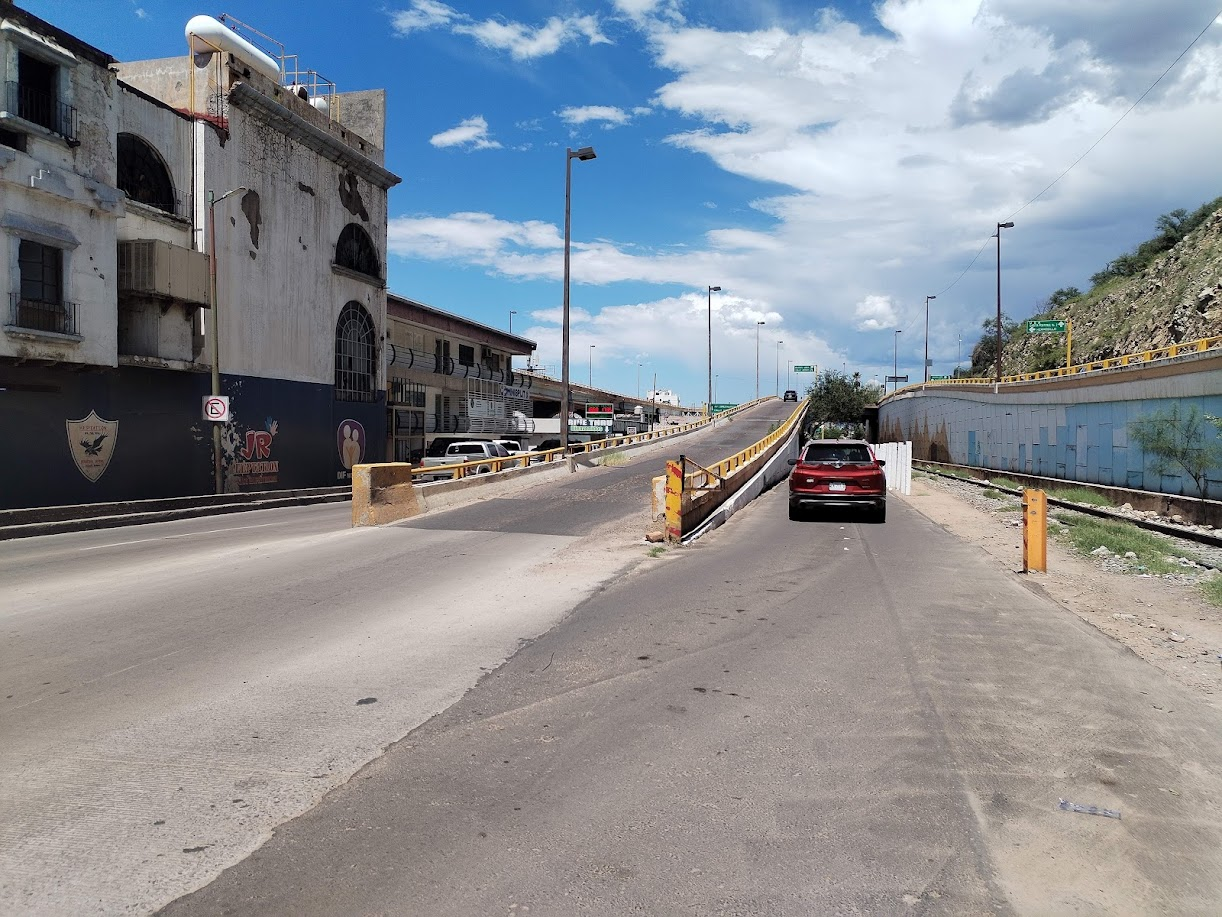

Acceso SENTRI Sur junto a las vías ferroviarias

AS-01 · PLC-SUR

Control local y visión ferroviaria

El mecanismo de la nueva barrera se instalará del lado izquierdo del carril. En el mismo poste se montará un par de cámaras IP con orientaciones opuestas para observar la aproximación y la liberación del tren en ambos sentidos.

  • Circulación vehicular de sur a norte.
  • Nueva barrera antes del control manual existente.
  • Control mediante PLC local a partir de eventos validados por la analítica.

07 · Layout técnico · Puntos de campo

Visión por computador y señalización sobre el corredor

Los puntos de visión transmiten sus flujos RTSP hacia el MK800. Las comunicaciones de control PTP se representan de forma lógica; sus rutas definitivas se establecerán en la ingeniería de detalle.

4cámaras IP
2semáforos
2postes para cámaras

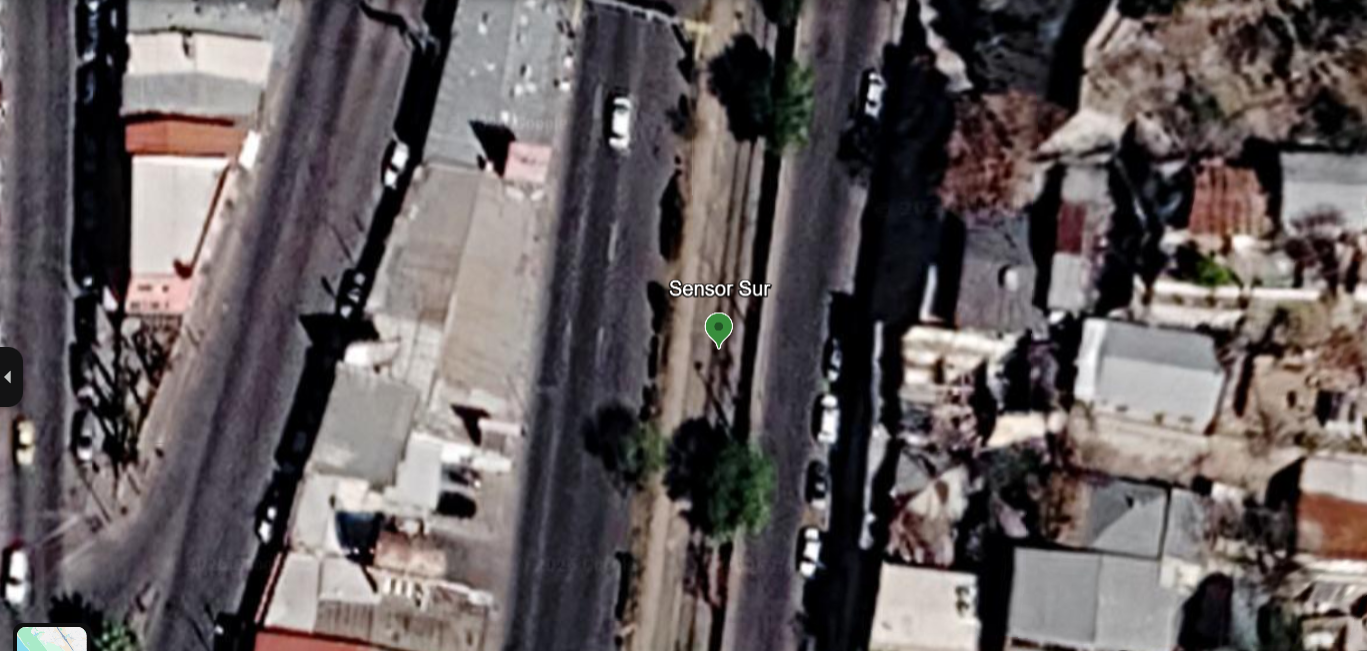

Visión ferroviaria en la barrera SurCámaras Sur

CV-S-01

Visión ferroviaria en la barrera Sur

Dos cámaras IP montadas en el poste de la barrera Sur, una orientada al sur y otra al norte. Ambas transmiten video RTSP al MK800 para detectar aproximación, sentido y liberación del tren.

31.3250286, -110.9450611

08 · Secuencia operativa

El acceso se libera solo después de confirmar visualmente el paso completo

01

Observar

Las cámaras transmiten video RTSP y el Algoritmo de IA para computer vision identifica la presencia y el sentido del tren.

02

Validar

El MK800 correlaciona las vistas para confirmar una aproximación ferroviaria.

03

Cerrar

El PLC Sur cierra la barrera y el PLC de señalización cambia los semáforos a rojo.

04

Liberar

La vista opuesta confirma que el tren terminó de pasar; después se abre la barrera y cambia la señal a verde.

Horario de la barrera Norte

Permanece cerrada durante el día y se abre de 22:00 a 05:30, con confirmación de posición en cada transición.

Pérdida de video o comunicación

La solución bloquea nuevas órdenes automáticas de liberación hasta recuperar la señal o transferir la operación a personal autorizado.

Modo manual autorizado

Suspende la automatización hasta que personal autorizado la reactive desde la interfaz o el gabinete.

09 · Propuesta económica

Una solución integral para todo el corredor SENTRI

La cotización reúne equipamiento, materiales, obra civil, programación, instalación, puesta en marcha y validación operativa.

Importe con IVA

CT26-1406 · Sistema integral

$614,166.64

IVA incluido
2 barreras4 cámaras IP3 PLC1 MK800 + Algoritmo de IA para computer vision

Automatización de accesos, visión por computador, señalización, comunicaciones, interfaz web y trabajos de implementación incluidos.

Consultar cotización detallada
Ejecución15 días hábiles
Procesamiento de visiónMK800 + Algoritmo de IA para computer vision
Software y programaciónIncluidos
VigenciaHasta el 3 de noviembre de 2026
Consideraciones del alcance

La solución no utiliza sensores ferroviarios de inducción ni módulos de evaluación instalados en el riel. El desempeño de la visión por computador dependerá de la calibración, iluminación, condiciones ambientales, encuadre y mantenimiento de las cámaras.

10 · Siguiente paso

Preparar el corredor para una operación coordinada y verificable

Confirmemos disponibilidad de cámaras y del MK800, formalicemos el pedido y coordinemos permisos, seguridad vial y ventanas de instalación.

Contacto responsable

Uzziel Servin de la Mora Morenouzziel.servin@usmnetworks.net+52 644 126 5172
